прецизионное уплотнение, гильза и стальной золотник притерты
Рабочее давление мин./макс.
-0,95 bar / 10 bar
Окружающая температура мин./макс.
-15°C / +80°C
Температура среды мин./макс.
-15°C / +80°C
Рабочая среда
Сжатый воздух
Макс. величина частиц
5 µm
Содержание масла в сжатом воздухе
5 mg/m³ - 25 mg/m³
Крепежный винт
M4 с внутренним шестигранником
Момент затяжки крепежного винта
2,5 Nm
Материалы:
Корпус
Нержавеющая сталь, закаленная
Нажимной элемент
Присоединение сжатого воздуха
Qn
Управляющее усилие+
Мин.
Момент приведения в действие
Мин.
Номер материала
Вход
Выход
Сброс
сж.воз
духа
[l/min]
[N]
[Nm]
Толкатель
G 1/8
G 1/8
G 1/8
280
11
-
0820403001
Контактный ролик
G 1/8
G 1/8
G 1/8
280
6,5
-
0820403002
Контактный ролик с ломающимся рычагом
G 1/8
G 1/8
G 1/8
280
6,5
-
0820403003
Клавиша
G 1/8
G 1/8
G 1/8
280
6,5
-
0820403004
Рычаг
G 1/8
G 1/8
G 1/8
280
-
0,02
0820403005
Контактный ролик
G 1/8
G 1/8
G 1/8
280
10
-
0820403016
Контактный ролик с угловым рычагом
G 1/8
G 1/8
G 1/8
280
25
-
0820403017
Толкатель
G 1/8
G 1/8
G 1/8
280
5
-
0820403019
Панельный монтаж
G 1/8
G 1/8
G 1/8
280
11
-
R422002213
...Номер материала
Материал: Нажимной элемент
Вес
[kg]
Рис.
Прим.
... 0820403001
Нержавеющая сталь
0,22
Fig. 1
-
... 0820403002
Полиоксиметилен
0,23
Fig. 2
-
... 0820403003
Полиоксиметилен
0,23
Fig. 3
-
... 0820403004
Полиамид
0,23
Fig. 4
-
... 0820403005
Полиамид
0,22
Fig. 5
-
... 0820403016
Полиоксиметилен
0,34
Fig. 6
-
... 0820403017
Полиоксиметилен
0,34
Рис. 7
-
... 0820403019
Нержавеющая сталь
0,22
Рис. 8
-
... R422002213
Полиоксиметилен
0,22
Рис. 9
1)
1) Кнопка управления заказывается отдельно
Номинальный расход Qn при 6 бар и Δp = 1 бар

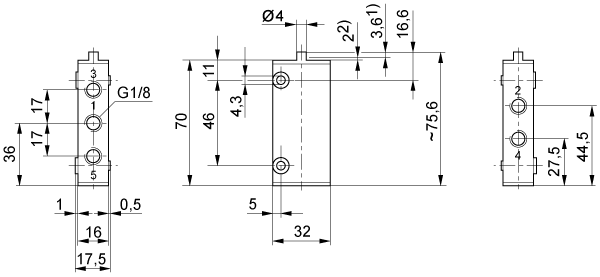

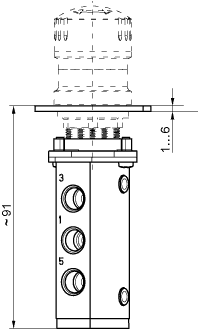

Габариты, Fig. 1, Базовый клапан
1) Ход
2) Допуск хода
Крепление посредством 2 сквозных отверстий в корпусе
Для всех видов включения действительны габариты базового клапана.

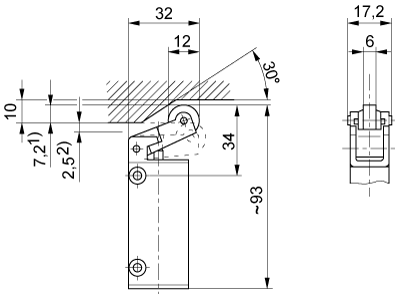

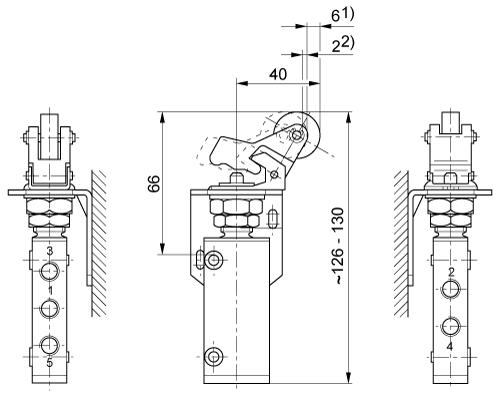

Габариты, Fig. 2
1) Ход
2) Допуск хода
Крепление посредством 2 сквозных отверстий в корпусе

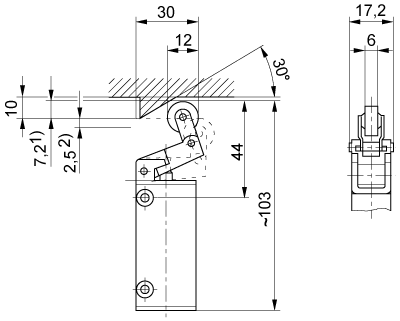

Габариты, Fig. 3
1) Ход
2) Допуск хода
Крепление посредством 2 сквозных отверстий в корпусе

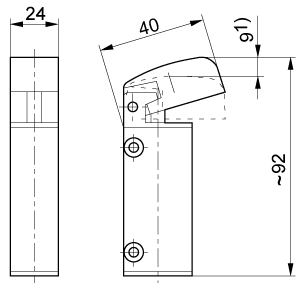

Габариты, Fig. 4
1) Ход
Крепление посредством 2 сквозных отверстий в корпусе

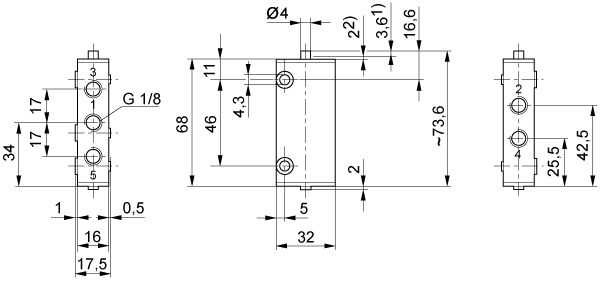

Габариты, Fig. 5
Крепление посредством 2 сквозных отверстий в корпусе

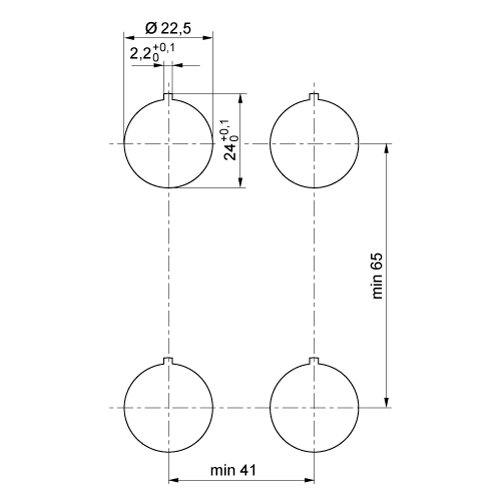

Габариты, Fig. 6
1) Ход
2) Допуск хода
Может соответственно переставляться на 90°, в связи с чем возможны 4 различных направления пуска

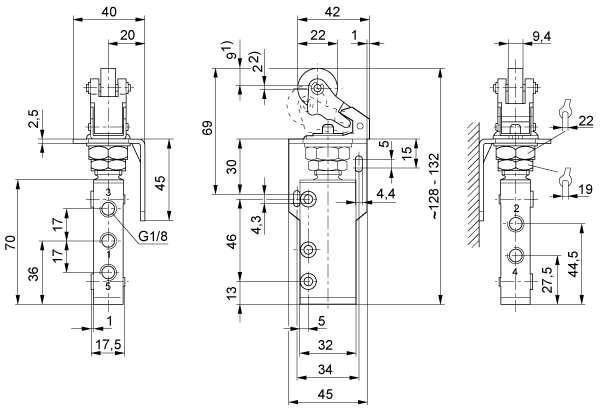

Габариты, Рис. 7
1) Ход
2) Допуск хода
Может соответственно переставляться на 90°, в связи с чем возможны 4 различных направления пуска
Габариты, Рис. 8
1) Вход привода
2) Допуск хода
Крепление посредством 2 сквозных отверстий в корпусе. Если толкатель подводится к крышке корпуса, то вход привода изменяется с 3,6 на 5,6 мм
Габариты, Рис. 9
Общий чертеж, Рис. 9

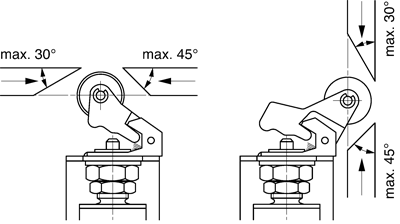

Угол переднего свеса для 0820403016 и 0820403017
