Блок подготовки воздуха AS5-ACD
Главная / Блоки подготовки воздуха / Блоки подготовки воздуха и компоненты / Серия AS5 / Блок подготовки воздуха AS5-ACD
Цена: не определена
На складе: под заказ
Код товара: R4120093XX
Конструкция 2-секционный, может быть смонтирован в блок
Cоставные части Регулятор давления с фильтром, Масленка
Номинальный поток Qn 12300 l/min
Монтажное положение вертикальный
Рабочее давление мин./макс. См. таблицу внизу
Рабочая среда Сжатый воздух
Нейтральные газы
Температура среды мин./макс. -10°C / +50°C
Окружающая­ температура мин./макс. -10°C / +50°C
Тип регулятора Мембранные регулирующие клапаны
Функция регулятора со сбросом излишнего давления из вторичного контура при превышении давления настройки
Диапазон регулирования мин./макс. 0,5 bar / 8 bar
Подача давления односторонний
Объем резервуара фильтра 87 cm³
Элемент фильтра заменяемый
Выпуск конденсата См. таблицу внизу
Объем резервуара маслораспылителя 181 cm³
Вид наполнения ручное наполнение маслом
полуавтоматическое наполнение маслом во время работы
Сорт масла HLP 68 (DIN 51 524 - ISO VG 68)
HLP 32 (DIN 51 524 - ISO VG 32)

Материалы:
Корпус  Полиамид
Передняя панель  Акрилонитрил-бутадиенстирол
Уплотнения  Акрилонитрил-бутадиен-каучук
Резьбовая втулка  Цинковое литье под давлением
Ресиверы  Поликарбонат
Защитная сетка  Полиамид
Вкладыш фильтра  Полиэтилен


Присоединение
Рабочее давление
мин./макс.
Выпуск конденсата
Вес
Номер материала


[bar]

[kg]

G 3/4
2 / 16
полуавтоматический, при отсутствии давления открыт
1,83
R412009298
G 1
2 / 16
полуавтоматический, при отсутствии давления открыт
1,83
R412009307
G 3/4
2 / 16
автоматический, при отсутствии давления открыт
1,88
R412009299
G 3/4
0 / 16
автоматический, при отсутствии давления закрыт
1,88
R412009300
G 1
2 / 16
автоматический, при отсутствии давления открыт
1,88
R412009308
G 1
0 / 16
автоматический, при отсутствии давления закрыт
1,88
R412009309
Номинальный расход Qn при вторичном давлении p2 = 6 бар и Δp = 1 бар

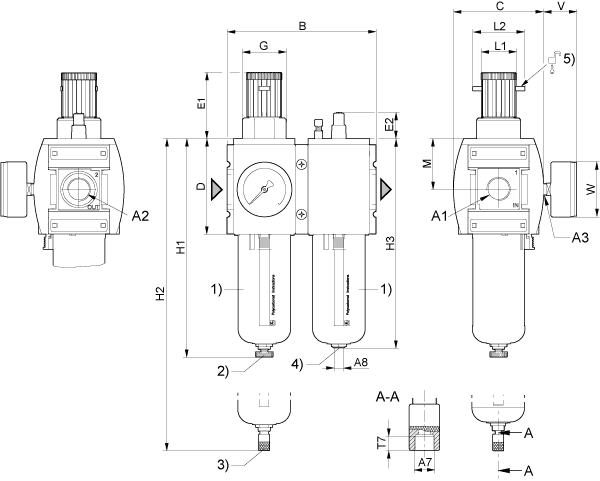

Габариты
A1 = Вход
A2 = Выход
A3 = Присоединение манометра
1) Пластмассовый резервуар и полимерный защитный кожух со смотровым окном
2) Полуавтоматический спуск конденсата
3) Автоматический спуск конденсата
4) Присоединение для полуавтоматического наполнения маслом
5) Возможность крепления для навесных замков; дуга макс. Ø 8
A1
A2
A3
A7
A8
B
C
D
E1
E2
G
H1
H2
G 3/4
G 1
G 3/4
G 1
G 1/4
G 1/8
G 1/8
170
103
109
75
30,5
M50x1,5
250
266
H3
L1
L2
M
T7
V
W
239
41
60
58
8,5
38
63

Граница срабатывания маслораспылителя
p1 = рабочее давление
qn = номинальный поток

Характеристика потока (диапазон регулирования p2: 0,5 - 8 бар)
p1 = рабочее давление
p2 = вторичное давление
qn = номинальный расход
Блок подготовки воздуха AS5-ACD
