со сбросом излишнего давления из вторичного контура при превышении давления настройки
Диапазон регулирования мин./макс.
0,5 bar / 8 bar
Подача давления
односторонний
Объем резервуара фильтра
49 cm³
Элемент фильтра
заменяемый
Выпуск конденсата
См. таблицу внизу
Объем резервуара маслораспылителя
80 cm³
Вид наполнения
ручное наполнение маслом
полуавтоматическое наполнение маслом во время работы
Сорт масла
HLP 68 (DIN 51 524 - ISO VG 68)
HLP 32 (DIN 51 524 - ISO VG 32)
Материалы:
Корпус
Полиамид
Передняя панель
Акрилонитрил-бутадиенстирол
Уплотнения
Акрилонитрил-бутадиен-каучук
Резьбовая втулка
Цинковое литье под давлением
Вкладыш фильтра
Полиэтилен
Присоединение
Рабочее давление
мин./макс.
Выпуск конденсата
Вес
Прим.
Номер материала
[bar]
[kg]
G 3/8
2 / 16
полуавтоматический, при отсутствии давления открыт
1,35
1); 3)
R412007318
G 3/8
2 / 16
автоматический, при отсутствии давления открыт
1,4
1); 3)
R412007319
G 3/8
0 / 16
автоматический, при отсутствии давления закрыт
1,4
1); 3)
R412007320
G 3/8
2 / 16
полуавтоматический, при отсутствии давления открыт
2,41
2)
R412007324
G 3/8
2 / 16
автоматический, при отсутствии давления открыт
2,43
2)
R412007325
G 3/8
0 / 16
автоматический, при отсутствии давления закрыт
2,44
2)
R412007326
G 1/2
2 / 16
полуавтоматический, при отсутствии давления открыт
1,35
1); 3)
R412007327
G 1/2
2 / 16
автоматический, при отсутствии давления открыт
1,4
1); 3)
R412007328
G 1/2
0 / 16
автоматический, при отсутствии давления закрыт
1,4
1); 3)
R412007329
G 1/2
2 / 16
полуавтоматический, при отсутствии давления открыт
2,34
2)
R412007333
G 1/2
2 / 16
автоматический, при отсутствии давления открыт
2,37
2)
R412007334
G 1/2
0 / 16
автоматический, при отсутствии давления закрыт
2,39
2)
R412007335
1) Ресиверы: Поликарбонат
2) Ресиверы: Цинковое литье под давлением
3) Защитная сетка: Полиамид
Номинальный расход Qn при вторичном давлении p2 = 6 бар и Δp = 1 бар
Габариты
A1 = Вход
A2 = Выход
A3 = Присоединение манометра
1) Пластмассовый резервуар и полимерный защитный кожух со смотровым окном
2) Металлический резервуар с визуальной индикацией
3) Полуавтоматический спуск конденсата
4) Автоматический спуск конденсата
5) Присоединение для полуавтоматического наполнения маслом
6) Возможность крепления для навесных замков; дуга макс. Ø 8
A1
A2
A3
A7
A8
B
C
D
E1
E2
G
H1
H2
G 3/8
G 1/2
G 3/8
G 1/2
G 1/4
G 1/8
G 1/8
189
74
80
63,5
27,5
M42x1,5
189,5
206
H3
M
L1
L2
T7
V
W
183
42,5
41
60
8,5
33
50

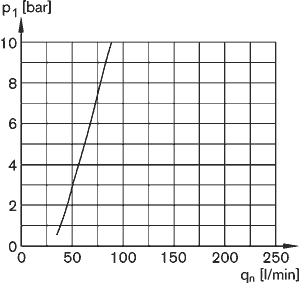

Граница срабатывания маслораспылителя
p1 = рабочее давление
qn = номинальный поток

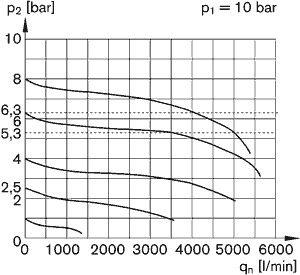

Расходная характеристика (p2: 0,5 - 8 bar)
p1 = рабочее давление
p2 = вторичное давление
qn = номинальный расход
