Cвободный от веществ, которые ослабляют смачивание поверхности в процессе покрытия
Конструкция
Золотниковый клапан, без перекрытия
Принцип уплотнения
с уплотнениями из эластичных материалов
Рабочее давление мин./макс.
См. таблицу внизу
Давление управления мин./макс.
29 psi / 145 psi
Окружающая температура мин./макс.
-15°C / +50°C
Температура среды мин./макс.
-15°C / +50°C
Рабочая среда
Сжатый воздух
Макс. величина частиц
50 µm
Содержание масла в сжатом воздухе
0 mg/m³ - 5 mg/m³
Номинальный поток Qn
1010 l/min
Номинальный поток 1 ▶ 2
1010 l/min
Номинальный поток 2 ▶ 3
1010 l/min
Присоединение сжатого воздуха
Монтажная плита ISO 15407-1
с выхлопом воздуха из линии управления через общую линию
Степень защиты
С соединением
IP65
Схемная защита
43 В двустороннее
Индикация состояния СДИ (светодиод)
Желтый
Длительность включения
100 %
Тип. время включения
17 ms
Тип. время выключения
17 ms
Крепежный винт
M4 с внутренним шестигранником
Момент затяжки крепежного винта
2,5 Nm
Вес
0,29 kg
Материалы:
Корпус
Полиамид; Полиоксиметилен
Уплотнения
Акрилонитрил-бутадиен-каучук
ВРУ
Рабочее напряжение
Потребляемая
мощность
Рабочее давление мин./макс.
Давление управления мин./макс.
Прим.
Номер материала
пост. тока
пост. тока [W]
[бар]
[бар]
24 В
1,6
2 / 10
2 / 10
1)
5763520720
24 В
1,6
2 / 10
2 / 10
1)
5763520520
24 В
1,6
-0,95 / 16
2 / 10
2)
5763650720
24 В
1,6
-0,95 / 16
2 / 10
2)
5763650520
1) Предварительное управление: внутреннее
2) Предварительное управление: внешнее
Номинальный расход Qn при 6 бар и Δp = 1 бар
ВРУ = вспомогательное ручное управление

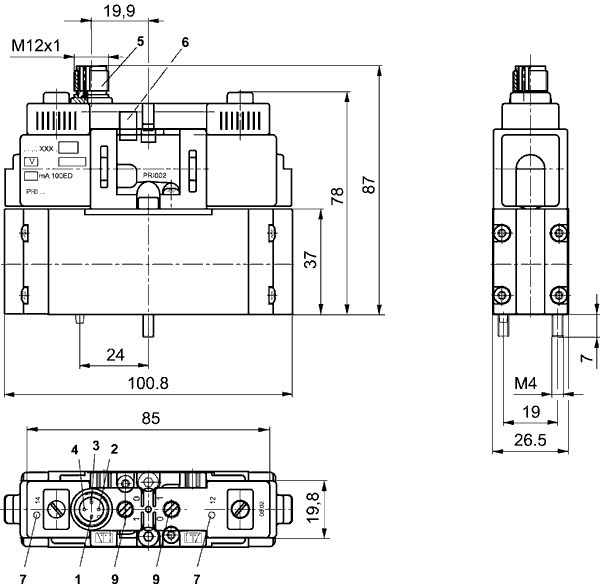

Габариты
1) Не занят
2) Магнит 12
3) Масса
4) Магнит 14
5) Круглый металлический разъем M12x1
6) Штырь позиционирования
7) Желтый СДИ для состояния включения клапана
9) Вспомогательное ручное дублирование
