Cвободный от веществ, которые ослабляют смачивание поверхности в процессе покрытия
Конструкция
Золотниковый клапан, без перекрытия
Принцип уплотнения
с уплотнениями из эластичных материалов
Рабочее давление мин./макс.
См. таблицу внизу
Давление управления мин./макс.
См. таблицу внизу
Окружающая температура мин./макс.
-15°C / +50°C
Температура среды мин./макс.
-15°C / +50°C
Рабочая среда
Сжатый воздух
Макс. величина частиц
50 µm
Содержание масла в сжатом воздухе
0 mg/m³ - 5 mg/m³
Присоединение сжатого воздуха
Монтажная плита ISO 15407
Номинальный поток 1 ▶ 2
См. таблицу внизу
Номинальный поток 2 ▶ 3
См. таблицу внизу
Степень защиты С соединением
IP65
Индикация состояния СДИ (светодиод)
Желтый
Длительность включения
100 %
Крепежный винт
M4 с внутренним шестигранником
Момент затяжки крепежного винта
2,5 Nm
Вес
См. таблицу внизу
Материалы:
Корпус
Полиамид; Полиоксиметилен
Уплотнения
Акрилонитрил-бутадиен-каучук
ВРУ
Рабочее напряжение
Потребляемая
мощность
Показатель расхода
Номер материала
пост. тока
пост. тока
1▶2
[W]
[l/min]
Н.З./Н.З.
24 В
1,6
1010
5763990120
Н.З./Н.З.
24 В
1,6
1010
5763990820
Н.З./Н.О.
24 В
1,6
1010
5763950120
Н.З./Н.О.
24 В
1,6
1010
5763950820
Н.О./Н.О.
24 В
1,6
800
5763960120
Н.О./Н.О.
24 В
1,6
800
5763960820
...Номер материала
Показатель расхода
Рабочее давление мин./макс.
Давление управления мин./макс.
Время включения
Время выключения
Вес
Прим.
...
2▶3
...
[l/min]
[бар]
[бар]
[мс]
[мс]
[кг]
... 5763990120
1010
3 / 10
3 / 10
27
46
0,28
2)
... 5763990820
1010
3 / 10
3 / 10
27
46
0,28
2)
... 5763950120
1010
3 / 10
3 / 10
27
46
0,28
2)
... 5763950820
1010
3 / 10
3 / 10
27
46
0,28
2)
... 5763960120
700
0 / 16
-- / 10
26
34
0,29
1); 3)
... 5763960820
700
0 / 16
-- / 10
26
34
0,29
1); 3)
ВРУ = вспомогательное ручное управление
1) Управляющее давление внешнее: см. схему
2) Предварительное управление: внутреннее
3) Предварительное управление: внешнее
Схемная защита: 43 В двустороннее
Номинальный расход Qn при 6 бар и Δp = 1 бар

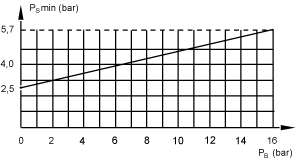

Минимальное управляющее давление клапана с внешним управлением (в зависимости от рабочего давления)
PB = Рабочее давление
PS = Управляющее давление

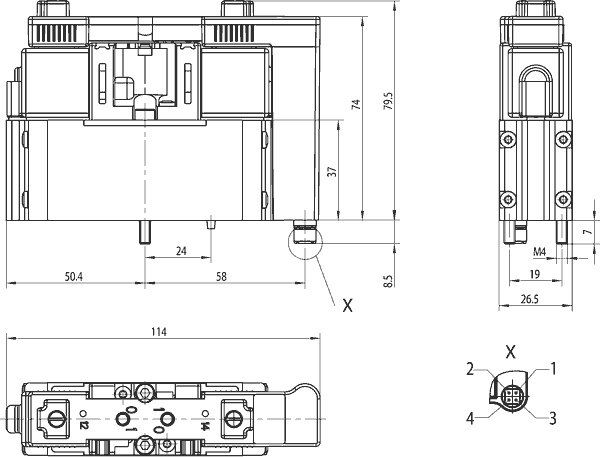

Габариты
Распределение штыр. выводов:
Штыр. вывод 1: Сторона магнита 14
Штыр. вывод 2: Сторона магнита 12
Штыр. вывод 3: Контакт заземления
Штыр. вывод 4: Масса
Корзина
