Регулирующий клапан, внутренняя резьба
Главная / Пропорциональные и предохранительные клапаны / Клапаны с ручным управлением / Ввертные регулирующие клапаны
Цена: не определена
На складе: под заказ
Код товара: 08213020XX
Рабочее давление мин./макс. 1 bar / 16 bar
Окружающая ­температура мин./макс. -10°C / +70°C
Температура среды мин./макс. -10°C / +70°C
Рабочая среда Сжатый воздух

Материалы:
Корпус  Латунь,  оцинкованный; Полиамид; Алюминий,  черный анодированный
Уплотнения  Акрилонитрил-бутадиен-каучук


Присоединение ­сжатого воздуха
Диапазон регулирования
мин./макс.
Hоминальный поток
Вес
Рис.
Номер материала




Qn
1 → 2




 Вход
 Выход
[bar]
[l/min]
[kg]


G 1/8
G 1/8
1 / 8
400
0,08
Fig. 1
0821302078
G 1/4
G 1/4
600
0,11
Fig. 1
0821302080
G 3/8
G 3/8
750
0,075
Fig. 1
0821302081
G 1/2
G 1/2
750
0,075
Fig. 1
0821302082
G 1/4
G 1/8
400
0,11
Fig. 2
0821302079
Номинальный расход Qn при 6 бар и Δp = 1 бар

 Пример применения
1) Например прямой ход с макс. давлением
2) Обратный ход с уменьшенным давлением
3) Место установки на пневмораспределители
При маленьком моменте затяжки уплотнительное кольцо обеспечивает поворот кольцевого патрубка до 360°. Плотная затяжка позволяет зафиксировать кольцевой патрубок.
Установить давление посредством регулировочного винта с внутренним шестигранником. Зафиксировать контргайкой.

Гистерезис
1) Гистерезис переполнения
2) Регулируемый гистерезис
3) Гистерезис дополнения
4) Обороты регулировочного винта

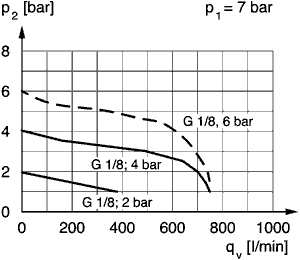

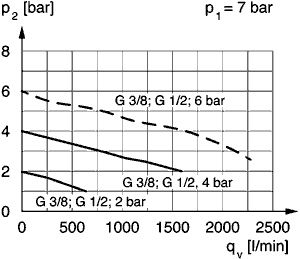

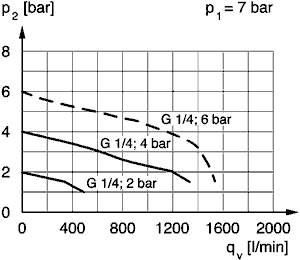

Характеристика давления (поток от 1 к 2)


p1 = рабочее давление; p2 = вторичное давление; qv = номинальный поток

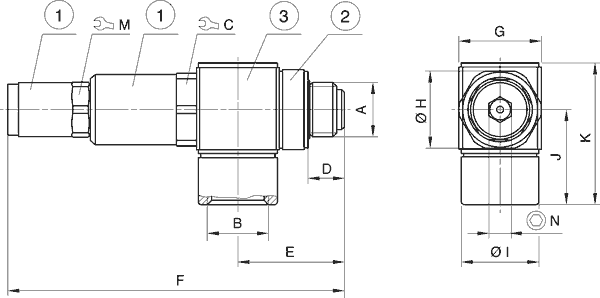

Fig. 1
1) Латунь оцинкованная
2) Полиамид
3) Алюминий черный анодированный

Номер материала
A
B
C
D
E
F
G
H
I
J
K
M
 N
0821302078
G 1/8
G 1/8
17
6,3
19,8
70,8
15
15
13
18,5
26,7
13
 5
0821302080
G 1/4
G 1/4
17
9,5
25,8
78,8
19
19
18
22,5
32,9
13
 5
0821302081
G 3/8
G 3/8
22
9,5
29
85,2
23
23
23
28,5
41
17
 6
0821302082
G 1/2
G 1/2
27
11,5
34
86,2
28
28
25
31
46,3
17
 6

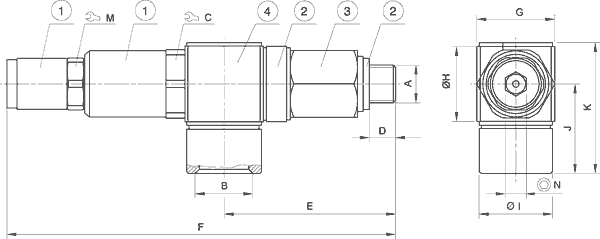

Fig. 2
1) Латунь оцинкованная
2) Полиамид
3) Латунь оцинкованная
4) Алюминий черный анодированный

Номер материала
A
B
C
D
E
F
G
H
I
J
K
M
 N
0821302079
G 1/4
G 1/8
17
6,5
42,3
95,3
19
19
18
22,5
32,9
13
 6
Регулирующий клапан, внутренняя резьба
