2х3/2-пневмораспределитель, Cерия TC15
Главная / Пневмораспределители / Пневмораспределители с электрическим управлением / Cерия TC15 / 2х3/2-пневмораспределитель, Cерия TC15
Цена: не определена
На складе: под заказ
Код товара: R4221021XX
Конструкция Золотниковый клапан, без перекрытия
Принцип уплотнения с уплотнениями из эластичных материалов
Монтаж на планке­ коллективного присоединения P-планка
Рабочее давление мин./макс. См. таблицу внизу
Давление управления мин./макс. 3 bar / 10 bar
Окружающая ­температура мин./макс. -10°C / +50°C
Температура среды мин./макс. -10°C / +50°C
Рабочая среда Сжатый воздух
Макс. величина частиц 5 µm
Содержание масла в сжатом воздухе 0 mg/m³ - 5 mg/m³
Номинальный поток Qn 1100 l/min
Присоединение ­сжатого воздуха согласно ISO 228-1
Стандартное электрическое соединение ISO 15217

Степень защиты С соединением IP65
Длительность включения 100 %
Тип. время включения 12 ms
Тип. время выключения 16 ms
Помехозащищенность согласно EN 50082-2
Момент затяжки крепежного винта 2,5 Nm
Допуск момента затяжки ±0,2
Вес 0,278 kg

Материалы:
Корпус  Полиамид, армированный стекловолокном
Уплотнения  Акрилонитрил-бутадиен-каучук; Гидрированный нитрил-бутадиен-каучук
Передняя панель  Полиамид, армированный стекловолокном



ВРУ
Присоединение­ сжатого воздуха
Рабочее напряжение
Мощность удержания
Мощность удержания
Номер материала



Вход
Выход
Сброс
сж.воз
духа
Соединение управления
Пер. ток 50 Гц
Пер. ток 60 Гц
Пер. ток 50 Гц
Пер. ток 60 Гц










[ВA]
[ВA]

Н.З./Н.З.
G 1/4
G 1/4
G 1/4
-
24 В
24 В
1,6
1,4
R422102136
110 В
110 В
R422102138
230 В
230 В
R422102139
Н.О./Н.О.
G 1/4
G 1/4
G 1/4
-
24 В
24 В
1,6
1,4
R422102140
110 В
110 В
R422102142
230 В
230 В
R422102143
Н.З./Н.О.
G 1/4
G 1/4
G 1/4
-
24 В
24 В
1,6
1,4
R422102144
110 В
110 В
R422102146
230 В
230 В
R422102147
Н.З./Н.З.
G 1/4
G 1/4
G 1/4
M5
110 В
110 В
1,6
1,4
R422102149
230 В
230 В
R422102150
Н.О./Н.О.
G 1/4
G 1/4
G 1/4
M5
110 В
110 В
1,6
1,4
R422102152
230 В
230 В
R422102153
Н.З./Н.О.
G 1/4
G 1/4
G 1/4
M5
110 В
110 В
1,6
1,4
R422102155
230 В
230 В
R422102156
...Номер материала
Мощность
включения
Мощность
включения
Пропускная способность
Номинальное сопротивление
Рабочее давление мин./макс.
Прим.
...
Пер. ток 50 Гц
Пер. ток 60 Гц
b
C



...
[ВA]
[ВA]

[л/(с*бар)]
[Ω]
[бар]

... R422102136
2,2
2
0,25
5,9
185
3 / 10
1)
... R422102138
3700
... R422102139
14700
... R422102140
2,2
2
0,25
5,9
185
3 / 10
1)
... R422102142
3700
... R422102143
14700
... R422102144
2,2
2
0,25
5,9
185
3 / 10
1)
... R422102146
3700
... R422102147
14700
... R422102149
2,2
2
0,25
5,9
3700
-0,9 / 10
1)
... R422102150
14700
... R422102152
2,2
2
0,25
5,9
3700
-0,9 / 10
1)
... R422102153
14700
... R422102155
2,2
2
0,25
5,9
3700
-0,9 / 10
1)
... R422102156
14700
-
ВРУ = вспомогательное ручное управление
1) Быстроразьемное соединение: Латунь,  хромированный; Цинковое литье под давлением,  никелированная
без кабельной розетки
базовый распределитель с катушкой без электроразъема
Номинальный расход Qn при 6 бар и Δp = 1 бар

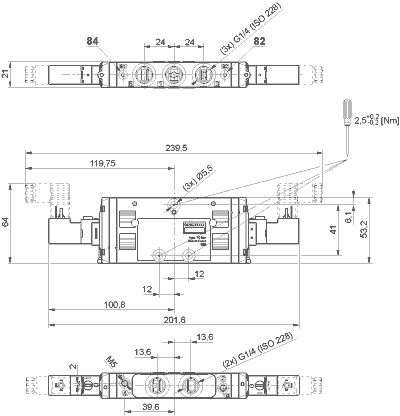

Габариты
2х3/2-пневмораспределитель, Cерия TC15
