Эжектор ECS-EC-30-NC-NN
Главная / Вакуум-генераторы / Компактный эжектор, Серия ECS / Компактный эжектор, Серия ECS-NN
Цена: не определена
На складе: под заказ
Код товара: 0821305148
 Окружающая­температура мин./макс. +0°C / +50°C
Температура среды мин./макс. +0°C / +60°C
Рабочее давление мин./макс. 2,5 bar / 6 bar
Рабочая среда Сжатый воздух
Макс. величина частиц 5 µm
Содержание масла в сжатом воздухе 0 mg/m³ - 1 mg/m³
Степень защиты:  с кабельной розеткой См. таблицу внизу
Длительность включения согласно стандарту DIN VDE 0580 100 %

Рабочее напряжение пост. тока 24 В
Допуск по напряжению пост. тока - 5% / +10%

Материалы:
Корпус  Алюминий,  анодированный
Прокладка  Акрилонитрил-бутадиен-каучук
Пневмоглушитель  Полиэтилен



Тип
Сопла Ø
Потребляемая
мощность


"Магнитный клапан "
Макс. вакуум при p.opt
Макс. всасывающая способность
Потребление­воздуха при p.opt.



пост. тока





[mm]
[W]
[%]
[l/min]
[l/min]
ECS-EC-30-NC
3
2,5
87
200
420
Уровень звукового давления на всасе
Уровень звукового давления на всасе
Вес



[dB]
[dB]
[kg]
82
82
0,48
Материал сопла: Алюминий
Степень защиты с кабельной розеткой: IP65
Электрическое присоединение: Разъем, EN 175301-803, форма C
p.opt. = оптимальное рабочее давление


ECS-EC-30-NС-NN
Н.О. = Эжекторная всасывающая линия при отсутствии тока открыта
C = Магнитный клапан, импульс толчка
S = Интегрированный обратный клапан


Разрежение p2 в зависимости от рабочего давления p1
1) Ø сопла 2,0 мм
2) Ø сопла 3,0 мм
3) оптимальное рабочее давление


Всасывающая способность qs в зависимости от рабочего давления p1
1) Ø сопла 2,0 мм
2) Ø сопла 3,0 мм
3) оптимальное рабочее давление


Время вакуумирования tE в зависимости от вакуума p2 для объема 1 л (при оптимальном рабочем давлении p1opt)
1) Ø сопла 2,0 мм
2) Ø сопла 3,0 мм


Расход воздуха qv в зависимости от рабочего давления p1
1) Ø сопла 2,0 мм
2) Ø сопла 3,0 мм
3) оптимальное рабочее давление

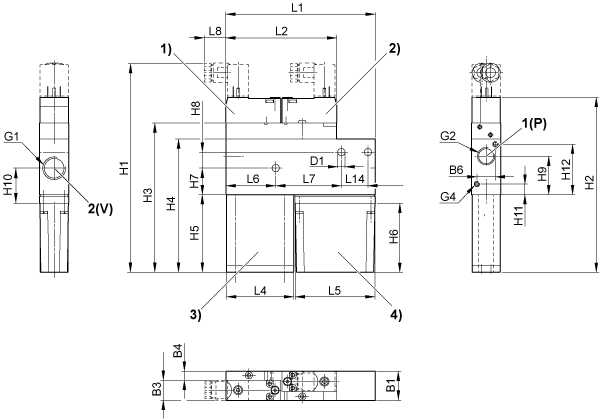

ECS-EC-30-NO-NN
1) Магнитный клапан, ВКЛ/ВЫКЛ вакуум
2) Магнитный клапан, импульс толчка
3) Пневмоглушитель
4) Фильтр

B1
B3
B4
B6
D1
G1
G2
G4
H1
H2
H3
H4
22
15
6,8
14
5,5
G 3/8
G 1/4
M4
157,5
132,5
112,5
100,5
H5
H6
H7
H8
H9
H10
H11
H12
L1
L2
L4
L5
58,5
52
20
12
29
26,5
8
38
112,5
83,4
50,5
60
L6
L7
L8
L14
37,5
49,5
16,5
20
Эжектор ECS-EC-30-NC-NN
