со сбросом излишнего давления из вторичного контура при превышении давления настройки (> 3 bar)
Диапазон регулирования мин./макс.
См. таблицу внизу
Подача давления
односторонний
Объем резервуара фильтра
16 cm³
Элемент фильтра
заменяемый
Выпуск конденсата
См. таблицу внизу
Материалы:
Корпус
Полиамид
Передняя панель
Акрилонитрил-бутадиенстирол
Уплотнения
Акрилонитрил-бутадиен-каучук
Резьбовая втулка
Цинковое литье под давлением
Вкладыш фильтра
Cellpor
Присоединение
Qn
Диапазон регулирования
мин./макс.
Выпуск конденсата
Вес
Рис.
Прим.
Номер материала
[л/мин]
[бар]
[кг]
G 1/4
1000
0,5 / 8
полуавтоматический, при отсутствии давления открыт
0,241
Fig. 1
1); 4)
R412014645
автоматический, при отсутствии давления открыт
0,259
1); 4)
R412014646
автоматический, при отсутствии давления закрыт
0,259
1); 4)
R412014647
полуавтоматический, при отсутствии давления открыт
0,274
1); 4); 6)
R412014648
полуавтоматический, при отсутствии давления открыт
0,318
1); 5)
R412014649
автоматический, при отсутствии давления открыт
0,33
1); 5)
R412014650
автоматический, при отсутствии давления закрыт
0,33
1); 5)
R412014651
-
G 1/4
1000
0,5 / 8
полуавтоматический, при отсутствии давления открыт
0,238
Fig. 2
2); 3); 4)
R412014652
автоматический, при отсутствии давления открыт
0,256
R412014653
автоматический, при отсутствии давления закрыт
0,256
R412014654
G 1/4
1000
0,5 / 10
полуавтоматический, при отсутствии давления открыт
0,241
Fig. 1
1); 4)
R412014655
автоматический, при отсутствии давления открыт
0,259
1); 4)
R412014656
автоматический, при отсутствии давления закрыт
0,259
1); 4)
R412014657
полуавтоматический, при отсутствии давления открыт
0,274
1); 4); 6)
R412014658
полуавтоматический, при отсутствии давления открыт
0,318
1); 5)
R412014659
автоматический, при отсутствии давления открыт
0,33
1); 5)
R412014660
автоматический, при отсутствии давления закрыт
0,33
1); 5)
R412014661
1) Манометр прилагается отдельно
2) Манометр следует заказать отдельно
3) Макс. Ø манометра в заблокированном состоянии [мм]: 40
4) Ресиверы: Поликарбонат
5) Ресиверы: Цинковое литье под давлением
6) Защитная сетка: Металлический
Номинальный расход Qn при p1=6,3 бар и Δp = 1 бар

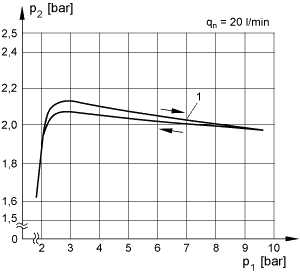

Характеристика давления
p1 = рабочее давление
p2 = вторичное давление
qn = номинальный расход
1) = Исходная точка

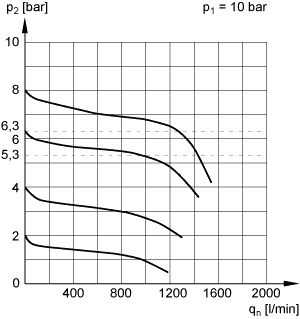

Расходная характеристика
p1 = рабочее давление
p2 = вторичное давление
qn = номинальный расход

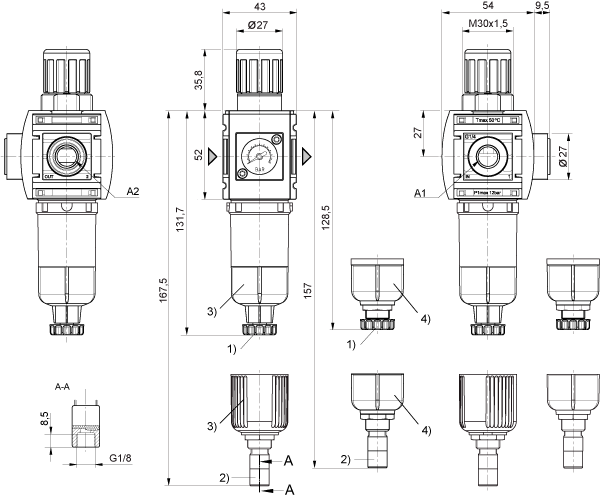

Габариты, Fig. 1
A1 = Вход
A2 = Выход
1) Полуавтоматический спуск конденсата
2) Автоматический спуск конденсата
3) Резервуар: Поликарбонат
4) Резервуар: Металл

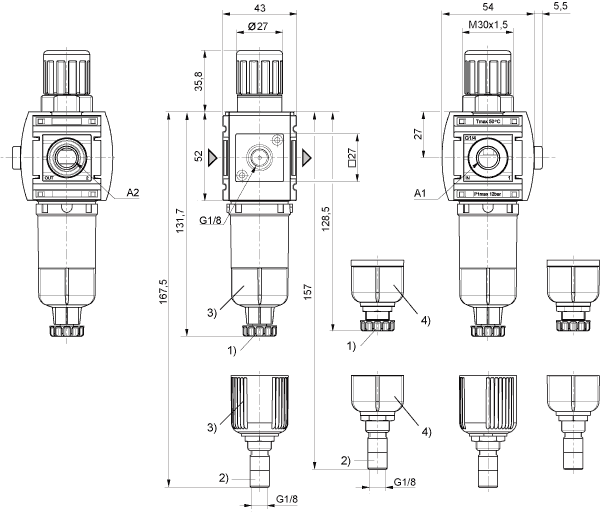

Габариты, Fig. 2
A1 = Вход
A2 = Выход
1) Полуавтоматический спуск конденсата
2) Автоматический спуск конденсата
3) Резервуар: Поликарбонат
4) Резервуар: Металл
